Подключение и сборка силовых электроустановок на любом индустриальном объекте напрямую зависит от того, насколько грамотно выполнены данные услуги. Рассмотрим, какие работы входят в это понятие, из каких этапов они складываются и какие нормативы применяются для контроля качества.

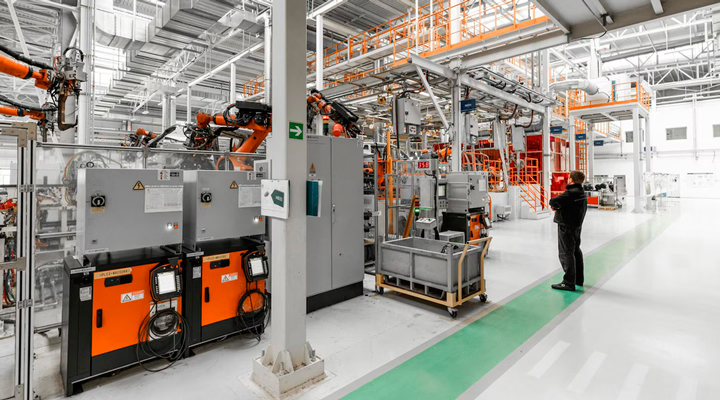

Подключение и сборка силовых электроустановок
Силовое электрооборудование
Что входит в категорию силового электрооборудования
Данный термин охватывает все устройства, предназначенные для приема, трансформации и перераспределения электрической энергии. Такое оборудование используется как в бытовых условиях, так и на производственных объектах.
Электроаппараты присутствуют в любых зданиях — от жилых квартир до промышленных цехов. Самый наглядный пример — распределительный щит, установленный в доме или на заводе. Практически каждое предприятие эксплуатирует силовое электрооборудование, так как именно оно обеспечивает питание станков и технологических линий, освещение, работу вентиляции, отопления, водоснабжения и канализации. В этот перечень входит множество инженерных систем и электротехнических устройств — от насосных агрегатов до автономных электростанций.
Отдельно стоит выделить оборудование, используемое в силовых сетях. К нему относятся распределительные щиты, кабельные трассы, шинопроводы, автоматические выключатели, разъединители, трансформаторы тока и аналогичные элементы. Именно они обеспечивают передачу энергии от подстанции к конечным потребителям — станкам, двигателям, осветительным приборам.
Когда требуется установка силового электрооборудования
Такая необходимость возникает в следующих случаях:
- при строительстве нового завода, цеха, производственной линии, котельной или насосной станции;
- при проведении капитального ремонта на действующем предприятии;
- при модернизации производства или увеличении потребляемой мощности;
- при переносе производства на другую площадку;
- при внедрении автоматизированных систем.
Объем работ может существенно различаться в зависимости от типа проекта. В частности, монтаж может включать установку трансформаторов, оборудования трансформаторных подстанций и распределительных пунктов, монтаж кабеленесущих конструкций и металлокаркасов, прокладку и подключение силовых кабелей, а также ряд других операций.
Установка силового электрооборудования
Обследование объекта и разработка проекта
Любой промышленный монтаж начинается с анализа условий на площадке. Важно оценить возможные ограничения — расположение стен, перекрытий, работающего оборудования, наличие свободного пространства для установки металлоконструкций и опорных элементов. Учитываются все конструктивные особенности.
Основным документом, регламентирующим работы, является проект производства работ (ППР). Он разрабатывается на основе действующих ГОСТов, ПУЭ и других нормативных актов.
Требования к размещению, подключению и безопасности
Силовое оборудование и кабельные металлоконструкции (лотки, лестницы, опорные элементы) должны устанавливаться строго по ППР. Оборудование размещается с учетом обеспечения свободного доступа для обслуживания, ремонта и замены узлов. Необходимо соблюдать нормированные расстояния между токоведущими частями и заземленными элементами. Подключение выполняется с учетом цветовой маркировки проводов. Надежные контактные соединения обеспечиваются в соответствии с рабочей документацией. Металлические корпуса и конструкции обязательно заземляются.
Монтаж кабелей силовых линий
Подготовка трасс и подбор кабельной продукции
На данном этапе проводится осмотр и очистка кабельных трасс (каналов, лотков, коробов, труб) от мусора и посторонних предметов.
Выбор кабеля осуществляется по проектной документации. При этом учитываются:
- материал токопроводящей жилы (медь или алюминий);
- сечение;
- тип изоляции (ПВХ, сшитый полиэтилен, бумажная);
- номинальное напряжение;
- условия прокладки (в грунте, на воздухе, внутри помещения, в агрессивной среде);
- требования пожарной безопасности.
Прокладка и фиксация кабелей
Кабели силовых линий прокладываются по заранее подготовленным трассам — на лотках, в коробах, по лестницам, в трубах или траншеях. На поворотах соблюдается допустимый радиус изгиба, чтобы исключить повреждение изоляции. Крепление кабелей производится с шагом, указанным в проекте, без провисания и излишнего натяжения. При параллельной прокладке выдерживаются зазоры между кабелями для обеспечения охлаждения. В местах прохода через стены и перекрытия устанавливаются защитные гильзы или заводские кабельные проходки.
Испытания и измерения после завершения монтажа
Какие проверки проводятся перед вводом в эксплуатацию
До и после прокладки у всех кабельных линий измеряется сопротивление изоляции. Некоторые подрядные организации имеют собственные электролаборатории, другие привлекают сторонние компании. Создание собственной лаборатории требует наличия специального оборудования, квалифицированного персонала и соответствующей лицензии. Для заказчика наличие таких мощностей у подрядчика является преимуществом: испытания проводятся быстрее и без привлечения дополнительных организаций.
Один из ключевых этапов — проверка соответствия электроустановки проектной документации.
ПНР: проверка работоспособности и надежности системы
После завершения монтажа оборудования, установки кабельных конструкций и подключения инженерных сетей начинается этап пусконаладочных работ (ПНР). Он включает проверку готовности системы к работе под напряжением и в различных режимах эксплуатации.
Существуют специализированные организации, занимающиеся ПНР. Иногда эти работы выполняет поставщик оборудования, предприятие, в чью систему подключается новое оборудование, либо сама организация-заказчик.
Требования к качеству монтажа силового электрооборудования
Безопасная эксплуатация и роль нормативных документов
Силовое электрооборудование выпускается производителем в соответствии с требованиями действующих ГОСТов. Все монтажные работы выполняются согласно нормативным документам, что позволяет предотвратить аварии, пожары и поражение электрическим током. Документация учитывает все особенности площадки — будь то жилое здание или производственный объект. Нормативы регламентируют не только качество монтажа, но и периодичность испытаний, объемы измерений, требования к персоналу.
После завершения монтажа подрядчик предоставляет исполнительную документацию. В нее входят акты скрытых работ, протоколы испытаний, исполнительные схемы. В этих документах фиксируются фактическое расположение кабельных трасс, места соединений, результаты замеров сопротивления изоляции, журнал прокладки с датами. Такое оформление обязательно для сдачи объекта в эксплуатацию.
Требования к специалистам
К монтажу силового электрооборудования допускаются только обученные и аттестованные работники. Они должны иметь профильное электротехническое образование, соответствующую группу по электробезопасности и практические навыки работы с силовыми установками.
Персонал обязан проходить регулярные инструктажи и проверки знаний. Все работы выполняются в исправных средствах индивидуальной защиты: спецодежде, диэлектрических перчатках, галошах, ковриках, с использованием изолированного инструмента и средств защиты глаз. Без соблюдения этих мер даже качественное проектирование не гарантирует безопасность.
